随着我国公路交通事业的快速发展，沥青路面作为主要的路面形式，其耐久性和安全性日益受到关注。在沥青路面结构中，层间黏结性能直接影响路面的整体承载能力和使用寿命。全自动层间拉拔强度试验仪（又称拉伸仪、拉头粘结层试验仪或公路沥青路面黏结试验机）作为一种专用检测设备，能够准确评估路面层间黏结强度，为施工质量控制和养护决策提供科学依据。
一、设备概述

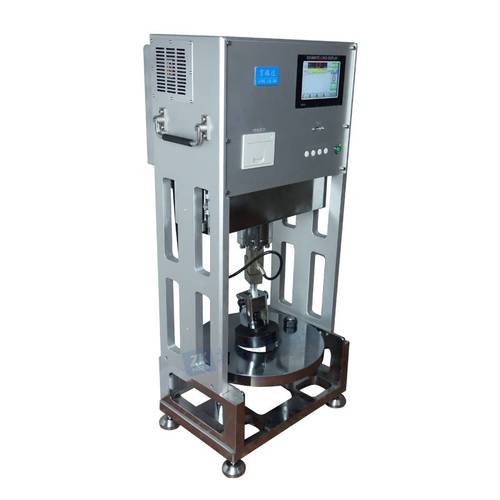

全自动层间拉拔强度试验仪是一种用于测定沥青路面层间黏结强度的专用仪器。它通过拉伸方式，对路面芯样或成型试件施加垂直拉力，记录拉拔过程中的最大拉力及破坏模式，从而评价层间黏结质量。该设备通常由加载系统、拉力传感器、位移测量装置、数据采集与处理软件等组成，具有自动化程度高、测试精度高、操作简便等特点。
二、工作原理
试验时，将拉头（通常为圆形金属块）用高强度粘结剂粘贴在路面芯样或试件的表面，待粘结剂固化后，将试件安装在试验仪上。仪器以恒定速率对拉头施加垂直拉力，直至试件发生破坏。拉力传感器实时采集拉力值，位移传感器记录变形量，数据采集系统自动绘制拉力-位移曲线，并计算最大拉拔强度（拉应力）。根据破坏面位置，可判断破坏类型（如层间破坏、粘结剂破坏、基材破坏等）。
三、技术参数
典型全自动层间拉拔强度试验仪的主要技术参数包括：
- 最大试验力：通常为10kN～50kN，可根据需要选择；
- 试验力精度：优于±1%；
- 加载速率：可调，常用范围为0.1～10mm/min；
- 位移测量范围：0～100mm，精度0.01mm；
- 拉头尺寸：标准直径50mm或100mm；
- 电源：220V±10%，50Hz；
- 工作环境：温度0～40℃，湿度≤85%RH。
四、试验规程
依据《公路路基路面现场测试规程》（JTG 3450-2019）及《公路沥青路面施工技术规范》（JTG F40-2004）等相关标准，层间拉拔强度试验一般按以下步骤进行：
- 现场钻取芯样或室内成型试件，芯样直径宜为100mm，高度应包含待测层间界面；
- 清洁试件表面，用粘结剂粘贴拉头，确保对中；
- 待粘结剂完全固化后，将试件安装到试验仪上；
- 设置加载速率（通常为10mm/min），启动试验；
- 记录最大拉拔力及破坏位置；
- 计算拉拔强度：σ = F/A，其中F为最大拉力，A为拉头面积；
- 每组有效试件不少于3个，取平均值作为测试结果。
五、应用领域
全自动层间拉拔强度试验仪广泛应用于以下领域：
- 新建沥青路面层间黏结质量检测与验收；
- 沥青路面大中修工程中旧路面与新铺层间黏结效果评价；
- 桥面铺装层间黏结性能测试；
- 沥青混合料配合比设计中黏结层材料优选；
- 层间黏结剂（如乳化沥青、改性沥青、环氧沥青等）性能对比研究；
- 科研院所及高校道路工程相关教学与科研。
六、意义与展望
层间黏结不足是导致沥青路面出现推移、拥包、剥离等早期病害的主要原因之一。全自动层间拉拔强度试验仪通过量化层间黏结强度，为路面结构设计与施工提供了关键参数。随着公路建设向高质量、长寿命方向发展，该仪器将在智能化、无线传输、大数据分析等方面进一步升级，更好地服务于公路建养事业。
